Фитинг что это и как им пользоваться

Фитинг – это соединительный элемент трубопровода, который устанавливается для проведения сращивания, поворота, а также перехода трубы на другой диаметр. Это название переводится с английского языка как подгонка или соединение. Такие узлы используются в системах водоснабжения, отопления, газопроводах, канализации и системах кондиционирования.

Классификация фитингов по способу фиксации

По тому, как осуществляется присоединение фитинга к трубе, такое оборудование можно разделить на 6 типов:

Нарезное.
Клеевое.
Компрессионное.
Капиллярной пайки.
Пайки.
Пресс-фитинги.

Нарезные являются одними из самых популярных. Их используют в первую очередь на металлических трубопроводах. Такой способ отлично подходит для стальных и чугунных трубопроводных систем. Обычно такие элементы имеют внутреннюю резьбу, поэтому трубы вкручиваются в них, а не наоборот. Выбор в пользу такого соединения позволяет проводить при необходимости его отсоединение от трубопровода. Применение только резьбы не дает полной герметичности, поэтому требуется проведение ее уплотнения. В этом случае можно использовать ФУМ ленту, специализированные герметики или паклю. Такой способ соединения предназначен для систем с температурой эксплуатации свыше 170 градусов и давлением в 1,6 МПа.

Клеевые просто приклеиваются с применением специального полимера. Он надежно соединяет поверхность фитинга и трубы. Такой способ монтажа очень быстрый, а главное не требует никакого специального оборудования. Подобные изделия обычно используются для соединения канализационных труб, когда важно добиться герметичности при этом система не будет подвержена серьезному давлению.

Компрессионные оснащаются обжимным кольцом расположенным внутри. С его помощью осуществляется герметизация соединения. Такие изделия делаются из цветных металлов, а также металлопластика и пластика. Его выбирают для соединения труб из разных материалов. Это не самый надежный вариант соединения, поэтому на нем останавливаются только в том случае, если труба располагается в легкой доступности, когда можно без проблем поправить протечку.

Фитинги капиллярной пайки оснащаются тонкой проволокой из цветного металла, которая после закрепления элементов соединения разогревается и плавится. В результате пространство между соединенным фитингом и трубой заполняется жидким металлом. После его застывания стык становится полностью герметичным. Такой вариант соединения очень надежный, но может применяться только на металлических трубопроводах.

Фитинги под пайку представлены изделиями под полипропиленовые и металлопластиковые трубопроводы. Они соединяются посредством расплавления участка собственного внутреннего диаметра и внешнего диаметра трубы. Для этого применяется специальный электрический паяльник. Расплавленный пластик при соединении слипается друг с другом и застывает буквально за несколько секунд. После этого получается надежное соединение способное выдерживать большое давление, но не позволяющее проводить разборку

Пресс-фитинги используются для соединения пластиковых и металлопластиковых труб. Они проводят деформацию трубы таким образом, чтобы она плотно прилегала к эластичному кольцу внутри устройства и пресс-гильзе. Для закрепления пресс-фитинга необходимо применение специализированного инструмента. Этот вариант часто выбирается при проведении прокладки коммуникации в стенах, когда отсутствует возможность их дальнейшего обслуживания.

Назначение фитингов

То, для каких целей будет применяться фитинг, зависит в первую очередь от материала его изготовления.

Такие изделия делают под трубопроводы из следующих материалов:

Чугун.
Сталь.
Медь.
Латунь.
Полипропилен.
Металлопластик.

Золотое правило выбора материала фитингов гласит, что они должны быть сделаны из такого же материала, что и трубопроводы, на которые будут устанавливаться. Исключением может быть разве что садовый резиновый шланг, для сращивания отрезков которого можно использовать изделия из пластика и металла, специально предназначенные для этого. Фитинги из цветных металлов могут применяться на трубах из стали и чугуна. Стальные или латунные изделия совместимы с полипропиленовыми или металлопластиковыми трубами только при использовании специализированных переходников.

Фитинг для металлических труб

Выпускаемые промышленностью фитинги для труб из металла могут изготавливаться из стали, чугуна, а также меди или латуни. Особым спросом пользуются изделия из цветных металлов, поскольку они менее склонны к образованию коррозии.

Все фитинги из металла можно разделить на виды:

Штуцеры.
Заглушки.
Переходники.
Крестовины.
Тройники.
Муфты.
Углы и отводы.

Штуцер – это фитинг, предназначенный для перехода между металлической трубой на гибкий шланг. Он часто применяется в пневматических системах, а также в водопроводе и газопроводе. На штуцере имеется специальная насечка, которая предотвращает самовольный вылет шланга при увеличении давления. Для повышения надежности соединения шланг затягивается с помощью хомута. Также бывают более устойчивые конструкции штуцеров, у которых предусматривается специальная гайка позволяющая поджимать шланг, что полностью исключает вероятность его вырывания.

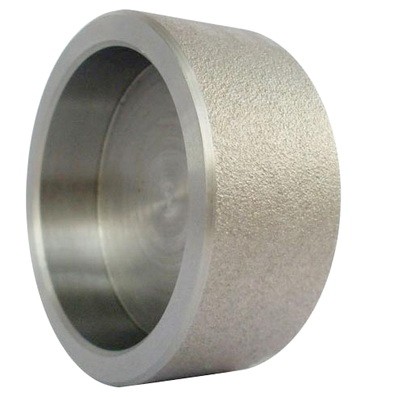

Заглушка – это специальный колпачок, предназначенный для глушения конечных отверстий труб. Заглушки могут ставиться на резьбу, что позволит их в дальнейшем снимать или крепиться путем сварки. Их наличие позволяет запускать в эксплуатацию трубопровод даже в том случае, если он еще не полностью закончен. Заглушку в дальнейшем можно выкрутить или срезать, продолжив строительство ответвлений системы.

Переходники необходимы для соединения труб различных диаметров. Они представлены футорками, сгонами и ниппелями. Эти изделия могут иметь как внутренний, так и внешний диаметр. Соединительные изделия для металлических труб сделаны по принципу накручивания. Это весьма востребованные фитинги позволяющие проводить сращивание труб разного диаметра с возможностью их дальнейшей разборки. В их конструкции могут применяться резиновые или силиконовые прокладки, что позволяет осуществлять сращивание без необходимости применения ФУМ ленты или пакли.

Крестовина – это фитинг, который используется при необходимости развести одну трубу на несколько ответвлений. Такие изделия получили свое название благодаря тому, что имеют форму креста. Они фиксируются на одной трубе с подачей, и позволяют развести ее в 3-х направлениях. Подобные изделия применяются во всех типах трубопроводов, в том числе и канализации.

Тройники, так же как и крестовины используются при создании ответвлений от основного потока. Их отличием является разделение одной линии не на 3, а на 2 ветки.

Муфта – это фитинг, применяемый для удлинения труб. Такие изделия часто используются для соединения трубопровода с кранами, а также различным оборудованием, которое к нему подключается. Обычно муфты позволяют в любой момент провести отсоединение, что может в дальнейшем понадобиться при проведении ремонта.

Углы и отводы позволяют менять направление движения трубопровода. При их использовании исключается необходимость гибки труб. Соединение отводов и углов на металлических трубах может осуществляться путем сварки, пайки или накручивания по резьбе.

Фитинги для полипропиленовых и металлопластиковых труб

Ассортимент фитингов для подобных изделий значительно богаче, а также изобилует способами проведения фиксации. Хотя в этом случае исключается использования изделий предусматривающих сварку труб, но зато появляется возможность пайки многих элементов.

Для полипропиленовых и металлопластиковых труб обычно используются следующие фитинги:

Муфта.
Переходник.
Уголок.
Тройник и крестовина.
Коллектор.
Американка.
Обвод.

Муфты применяются для соединения состыкованных труб, а также для подключения к трубопроводу различного оборудования. Муфты имеют внутренний диаметр, который соответствует внешнему сечению трубы.

Переходники для полипропиленовых и металлопластиковых труб внешне схожи с муфтами, но имеют разный диаметр подключения на противоположных концах. Они позволяют перейти из одного диаметра трубы на другой. Также переходники могут предусматривать различные способы соединения, что дает возможность проводить сращивание трубопроводов из разных материалов. Чаще всего используется переходник с паечного на резьбовое соединение.

Уголок позволяет осуществлять поворот трубопровода на 90 градусов. Такие изделия могут изготовляться под пайку, а также другие способы фиксации. Уголки делаются с запасом прочности, поскольку при выполнении монтажа на них оказывается серьезная нагрузка.

Также особо востребованными при работе с полипропиленовыми и металлопластиковыми трубами являются тройники и крестовины. Они встречаются в системах водопровода, отопления и так далее. Именно они позволяют развести входящую в квартиру трубу для подачи воды в ванную комнату и на кухню.

Коллектор – это фитинг, представляющий собой запорную арматуру, которая позволяет разводить поток с одной трубы на несколько. Его оснащают шаровыми кранами. Такое приспособление применяется для систем отопления и водоснабжения.

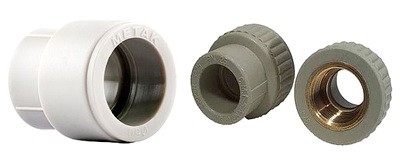

Американка – это изделие весьма похоже на муфту, но у которой с одной стороны находится резьба, а со второй обычно полипропиленовый конец, предназначенный для пайки к трубе. Главная цель такой муфты в обеспечении быстрого съема изделий подсоединенных через этот фитинг.

Обводы — это изделия, которые позволяют проводить пересечение трубопроводов. Они устанавливаются на одну из труб и позволяют сделать небольшой изгиб, чтобы обойти уже имеющуюся на пути линию. Обычно такие элементы фиксируются с помощью пайки.

Приходит время, когда нужно делать ремонт в ванной, кухне или туалете, и Вы хотите что все было сделано красиво и нигде не было видно металлических труб. Несколько лет назад начали использовать металлопластиковые трубы и соединения к ним. Многие противятся новшествам, но другие уже испытали на практике новое применение и остались, очень довольны.

Металлопластиковые изделия имеют несколько преимуществ перед металлическими:

Удобность установки
Быстрота
Доступность
Качество

Бывает так, что поменять полностью металлическую трубу на металлопластиковую невозможно, поэтому, используют для их соединения фитинги. Фитинг – это деталь с помощью, которой соединяют трубы. Фитинги могут быть дешевые и дорогие. Дешевые фитинги ненадежные потому что он может поломаться еще до того как Вы его закрутите. Дорогой фитинг качественный поэтому проблем с его поломкой не возникает. Фитинг может иметь внешнюю и внутреннюю резьбу. Также они могут быть изогнуты под 90 градусов.

Будова фитинга

Самое основное — это корпус всего фитинга. Ограничительный буртик, к которому прижимается другой фитинг или труба, в которую вкручивают. Прокладка служит как уплотнение для того чтобы предотвратить просачивание воды. Накидная гайка, которая дожимает пластик к металлу. И наконец, обжимное кольцо, которое сжимает пластик, когда дожимают накидную гайку.

В зависимости от того на какую трубу будете накручивать по тому и размеру трубы покупаете фитинг. Совет, для того чтобы узнать диаметр трубы используйте штангенциркуль, только из-за грязи и краски на трубе размер будет больше чем в действительности. Фитинги есть трех видов с пластика на пластик, с метала на пластик, с метала на метал. Как в народе говорят, мамка и папка, папка и папка или мамка и мамка. Фитинги еще могут быть чугунные, металлические и бронзовые. Бронзовые не ржавеют, но плохо тем, что когда сорвать резьбу назад уже ее не восстановить. Металлические же сорвать очень тяжело, но они ржавеют и закисают, потом их очень трудно открутить, а порой и вопще невозможно. Чугунные фитинги долговечны, но если они треснут тогда его можно также, выбрасывать.

Фитинги мамка мамка

Это вид фитингов, которые по обеим сторонам имеют отверстия, в которые вкручивают резьбу или метало пластик. При малейшей поломке фитинга его обычно выбрасывают или если можно тогда вынимают что целое. Невозможно заменять другими деталями те, что поломались.

Фитинги папка папка

Тот, который вкручивают, называют папка. Фитинг с внешней резьбой и вкручивается во внутреннюю. Перед использованием желательно все хорошенько зачистить щеткой от грязи.

Фитинги папка мамка

Самый распространенный вид фитингов, потому что наиболее часто приходится применять соединение с метала на пластик. При поломке с него уже нечего перебирать, так что эго просто выбрасывают.

Использование фитингов

Перед использованием фитинга необходимо вырезать старую трубу до живого места. Живым называется место трубы, где она грубая, не сьэденая коррозией. Дальше нарезаем нужную нам резьбу. Не забываем об уплотнителях и специальных гелях, которые мешают проникновению, води, и увеличивают плотность в месте соединения. После чего накручиваем гайку от фитинга. Зажимаем до конца. И наконец, зажимаем сам фитинг. Установить его недолго и несложно. Могут фитинги и в виде тройника, он должен для того чтобы с одной подачи делать две разводки. Чтобы фитинги можно было удобно закрепить, используют специальный фитинги с высверленными отверстиями.

Использование фитингов имеет широкое распространение и ни один ремонт не обходится без него. Разновидность фитингов большая и имеет очень широкий спектр применения. Фитинги могут быть не только для металопластика, но и для медных труб, для полипропиленовых и для труб высокого давления. Каждый способ имеет свою специфику и способ соединения. Для соединения медных фитингов с трубой используют пайку. Для полипропиленовых также применяется пайка. Для труб высокого давления используют специальные фитинги, которые изготавливаются по специальной технологии с добавлением стали и проходят проверку. Также возможно изготовление с добавлением нержавеющей стали или цветных металлов.

Применяя, фитинги Вы получаете множество выгод и возможность быстрой замены в случае поломки.

Фитинг – одна из неотъемлемых частей трубопроводной системы. С его помощью можно перенаправлять магистраль в необходимом направлении или создавать ее окончание. При этом материал изготовления фитингов очень разнообразен: это и металлические варианты по типу латуни, стали, и полимерные соединения по типу полипропилена и полиэтилена. Его выбор определяется материалом, из которого изготовлен основной трубопровод.

Также фитинги монтируются с использованием различных типов соединения: резьбового, сварного, фланцевого и т. п. Для полного понимания специфики фитинговых изделий и возможности их правильного применения необходимо ознакомиться со всеми деталями.

Что это такое?

Фитингом называется изделие из металла, полимера или их комбинации, необходимое для соединения нескольких сегментов трубопровода, обеспечивающее его повороты, переходы труб на иной диаметр, перекрытия магистрали тупиковой заглушкой, а кроме того, при необходимости сборки и разборки гидросистемы время от времени.

При этом главный критерий для фитинга – это герметичность. Прямым фитингом называется такой, у которого все отверстия одинакового диаметра, а переходным – у которого разного.

Фитинги классифицируются по нескольким основным параметрам. Самый главный – это материал изготовления, он определяет основные эксплуатационные качества. Также существенным является тип соединения и форма изделия, которая определяет назначение изделия.

Фитинговое соединение бывает с надвижными и выдвижными элементами. Используют сантехнические приспособления цанговые, литые из черных металлов и т. д.

По материалу изготовления изделия бывают:

Металлические: латунь, медь, сталь, чугун.
Полимерные: полиэтилен, полипропилен.
Комбинированные: металлопластик.

Например, для бассейнов часто применяется сантехника и фурнитура под пайку из ПЭ.

Основная сфера применения латунных фитингов – латунные и медные трубы. Большая часть изделий из этого материала имеет резьбовое соединение, оснащаемое обжимным кольцом для усиления его прочности. Материал достаточно мягкий, поэтому затягивать резьбу нужно без усердия, иначе вероятность ее повреждения и последующей течи весьма высока.

Медные фитинги подходят для соединения труб почти из любого материала, исключением является оцинкованная нелегированная сталь. Она вследствие такого контакта подвергается химической коррозии, приводящей к быстрой порче краев трубы.

Отличаются изделия из меди стойкостью к температурным перепадам и коррозионным процессам.

Изделия из такого материала, как чугун, используются для изготовления муфт, отводов, тройников и крестовин. Основным типом соединения для чугунных фитингов является резьба. Для них не страшна коррозия, они очень долговечны и отличаются невысокой ценой, но имеют относительно большой вес. У чугуна неплохая стойкость к давлению, но материал этот пористый и при гидравлическом ударе может лопнуть. По этой причине использовать такие фитинги в гидросистемах с высоким давлением не рекомендовано.

Стальные фитинги обладают высокой прочностью и надежностью, но сильно подвержены коррозийным процессам. Для плотного соединения резьбу необходимо уплотнять паклей или фум-лентой. Для соединения стальных изделий может применяться как резьбовое, так и сварное соединение и прочие варианты, что унифицирует их применение. Наибольшее распространение стальные фитинги получили при соединении нескольких магистралей различного диаметра.

Подвид из нержавеющей стали обладает высокой стойкостью к коррозии, но его цена более высокая, что снижает сферу экономически оправданного применения. Кроме того, изделия из нержавейки поддаются многократной сборке/разборке без нарушения структурной целостности.

Полиэтилен обладает высокими прочностными качествами и долговечностью, а кроме того, малым весом. Может использоваться в водопроводных магистралях и системах транспортировки газа. Из полиэтилена изготавливаются фитинги любого предназначения и формы: тройники, заглушки, раструбы, втулки и т. п. Фитинги оснащаются как резьбой, так и соединяются при помощи жидкой сварки либо горячего варения.

Полипропилен получил широкое распространение при монтаже горячего и холодного водоснабжения. Он отличается легкостью, простотой в применении, долговечностью, отсутствием коррозионных процессов и легким монтажом. Полипропилен используется при создании комбинированных фитингов, которые задействуют при переходе от металлической трубы, например, центрального водоснабжения на внутреннюю полипропиленовую разводку. Металлический патрубок при этом может соединяться посредством сварки, а его форма колеблется между прямой трубчатой и конической. Последняя является защитной мерой от попадания расплавленного металла внутрь и повреждения изделия в полимерной части, деформации самого раструба, а также сужения его диаметра. Кроме водопровода, полипропилен используется в системе канализации и слива.

Металлопластик позволяет создать комбинированные изделия, унаследовавшие лучшие качества от каждого из материалов. Фитинги из металлопластика используются в системах горячего и холодного водоснабжения, отоплении, канализации, а также газовой системе, в которой необходима высокая герметичность, присущая металлопластиковым фитингам.

Они не боятся перепадов температуры, а пластиковая часть защищает металлическую от коррозийных процессов. Кроме того, эластичность пластика компенсирует хрупкость металла при гидравлических ударах.

Также изделия отличаются легким монтажом и устойчивостью к вибрации и другим подвижкам.

По назначению:

повороты;
муфты, соединяющие равно- и разноразмерные трубопроводы;
крестовины, тройники, коллекторы;
заглушки и пробки;
штуцера, соединяющие шланги из гибких материалов.

По типу соединения:

резьбовые;
сварные;
фланцевые;
компрессионные (обжимные) – герметизируют при помощи уплотнительных колец и муфт;
пресс-фитинги используют специальные капсюли для создания герметизации;
комбинированные – сочетают два из вышеперечисленных типов.

Резьбовые используются для производства металлических и полимерных изделий. Установка резьбовых фитингов актуальна в водопроводных и газотранспортных системах. Они имеют цилиндрическую винтовую резьбу. В плане температуры могут использоваться на трубопроводных магистралях с максимальными показателями около 175 градусов. Наибольший диаметр соединяемых труб достигает 50 мм. Резьба на фитинг наносится на внутреннюю либо наружную поверхность, при этом длина нарезки варьируется от искомых параметров стыка.

Большой популярностью в химической и нефтяной отрасли, а также газовом хозяйстве пользуются фитинги из легированных сплавов нержавеющей стали, хотя главной сферой все-таки являются системы водоснабжения и обогрева домов.

Сварные фитинги (они же сегментные) принадлежат к категории неразборных (несъемных). Их нельзя демонтировать для повторного использования. Рабочей температурой для такого типа фитингов является диапазон от -70 до +450 градусов, при этом давление может достигать 16 МПа. Концы этих изделий гладкие, что обеспечивает легкую посадку на трубу и дальнейший сварочный процесс.

При подборе подходящего фитинга учитывается только материал трубопроводов и габариты стыкуемых участков. Размерный диапазон сварных насадок практически неограничен из-за их повсеместного использования, начиная от тонких водопроводных труб и заканчивая массивными трубами газопроводных магистралей.

Применяются изделия при специфике, предполагающей длительное использование трубопровода без замены состыкованных частей конструкции. Из-за необходимости сварочного оборудования и квалифицированных специалистов для работы с ними сварные фитинги применяют в местах, где специфика трубопровода предъявляет повышенные требования к соединительным элементам, в частности, к рабочему давлению и температуре.

Компрессионные (обжимные) соединения, использующие для герметизации два обжимных кольца из эластичных материалов, в основном, применяются для стыковки труб одинакового диаметра. Методика отличается легким и быстрым монтажом с возможностью быстрой разборки соединения. Может применяться как для металлических трубопроводов, так и для магистралей из полимерных материалов. Процесс сжатия обеспечивается зажимной гайкой на конической резьбе, которая по мере перехода к узкому участку все сильнее прижимает материал уплотнителя.

Монтаж компрессионного фитинга возможен вручную или при помощи автоматического пресса. Методика допускает отклонение в соосности соединяемых концов труб в пределах 3 процентов. Прочность такого соединения ниже, чем у сварного или резьбового типа, труба может быть вырвана из стыка под воздействием даже ручной силы, так как кольцо из эластичного материала не предназначено для работы при температуре более 100 градусов. Этот тип фитингов не используется на магистралях горячего водоснабжения, иначе под воздействием высокой температуры резиновый уплотнитель придет в негодность и герметичность соединения нарушится.

При поломке одного из элементов механизма сжатия фитинги не подлежат ремонту и должны заменяться на новые. Наибольшее распространение они получили в местах с регулярной разборкой гидравлической системы, например, при поливных работах со сменой источника воды или удлинением магистрали подачи.

Фланцевые фитинги используют специальные диски, которые устанавливаются на оба конца соединяемых трубопроводов перпендикулярно сечению, между собой стягиваются болтами с обязательным размещением прокладки, например, резиновой, графитовой или паронитовой, для полной герметизации стыка. Мощность используемых для соединения болтов определяется рабочим давлением и температурой трубопровода согласно ГОСТу. Диски чаще всего закрепляются на трубе посредством сварки. Более редкий вариант – это использование резьбового типа соединения.

Пресс-фитинги отличаются удобством, скоростью установки и минимальным монтажным оборудованием. Устройство механизма следующее: в корпусе фитинга расположено несколько прокладок и две гильзы для герметизации установленных в него труб. Прессовый тип соединения в основном используется при линейном соединении магистрали и позволяет быстро осуществить монтаж большого количества труб.

Для установки фитинга необходимы специальные пресс-клещи, предназначенные для работы с гильзами изделия.

Также фитинги оснащаются антистатическими кольцами для исключения поражения током, выработанным из-за разницы потенциалов разных материалов, использованных в конструкции фитинга. Также стоит отметить, что их монтаж не нуждается в источнике электричества, громоздком газосварочном оборудовании, а пресс-клещи созданы таким образом, что не требуют большой физической силы. Высокая надежность обеспечивается использованием металлических стыков фитинга. Кроме того, они подлежат разборке посредством все тех же пресс-клещей, но устанавливать фитинг можно только на то же место, что требует составления схемы трубопровода и маркировки деталей.

Как выбрать?

При выборе фитинга стоит учитывать ряд факторов в порядке их значимости, а именно:

Материал изготовления. Оптимальным вариантом является фитинг из того же материала, что и соединяемые трубы.
Габариты соединяемых труб. Входное отверстие фитинга должно полностью соответствовать внешнему диаметру трубы. Если соединяются разноразмерные магистрали, необходим специальный фитинг с соответствующими размерами входных отверстий.
Тип соединения. Учитываться должны как искомые прочностные параметры соединения, так и средства для подсоединения фитингов. Нет смысла выбирать сварной тип при отсутствии сварочного аппарата.
Производитель. Внешне можно лишь установить тип материала, а его реальное качество, сказывающее на процессе эксплуатации, можно проверить лишь опытом. В таком случае лучше доверять производителям, имеющим хорошую репутацию.
Внешний вид. Качественное изделие должно быть ровным и гладким, на его поверхности не должно быть наплывов. Если в конструкции фитинга есть шов, он должен быть ровным и аккуратно обработанным.
